產品展示Products show

平板閘閥閥門首頁 > 產品展示 > 閘閥 > 平板閘閥 >

產品名稱：Z543Y傘齒輪平板閘閥[ 2021-09-30 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Z543Y傘齒輪平板閘閥產品概述

上海湖泉閥門集團有限公司Z543Y傘齒輪平板閘閥閥蓋和閥桿是焊接成一體的，沒有縫，所以不泄露，閥桿的動作是靠壓縮波紋管而形變引起的，不是靠相對運動。普通閘閥用填料密封，閥桿和填料間會滑動，在低溫下容易泄露（閥芯），波紋管閘閥，就沒有這個問題。波紋管閘閥結構圖波紋管閘閥用可以拉伸和壓縮的不銹鋼密閉波紋管來代替填料密封，一般用于滲透性較強的介質輸送，比如氫氣系統上的閥門，只要波紋管不損壞一般沒有外漏；而一般閘閥用填料來進行密封，容易出現泄漏。

二、Z543Y傘齒輪平板閘閥結鉤與特點

1、采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2、閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
3、閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
4、關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成*道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5、由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6、開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與。

三、Z543Y傘齒輪平板閘閥性能規范

壓力等級		常溫下壓力試驗(MPa)				適用溫度			適用介質a
壓力等級		殼體	左密封	右密封	低壓密封	G型	D型	普通型	KZ型	Z型
公稱壓力(MPa)	1.0	1.5	1.1	1.1	0.6	-29～250	-45～121	-29～121	含H2S和CO2＞500Mg/m3的介質	石油、天然氣、水等
	1.6	2.4	1.76	1.76	0.6
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6
磅級Lb	150	2.93	2.07	2.07	0.6
	300	5.52	5.52	5.52	0.6
	400	10.0	7.31	7.31	0.6
	600	15.0	11.03	11.03	0.6
	900	22.4	16.54	16.54	0.6

四、Z543Y傘齒輪平板閘閥主要零件材料

零件名稱	閥體、閥蓋	閘板	閥桿	閥座	閥桿螺母	密封圈	填料	密封指
Z	WCB	合金鋼(特殊處理)	不銹鋼	合金鋼(特殊處理)	鋁青銅	填充四氟	填充四氟、膨脹石墨	耐油密封脂
KZ型	WCB	合金鋼(特殊處理)	抗硫不銹鋼	合金鋼(特殊處理)	鋁青銅	填充四氟	填充四氟、膨脹石墨	抗硫密封脂

五、Z543Y傘齒輪平板閘閥主要零件材料

公稱壓力(MPa)	尺寸
公稱壓力(MPa)	DN(mm)		100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
1.0	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	無導流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有導流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量	無導流孔	87	130	140	175	275	350	510	610	830	1150	1780	2350	3380	4460	5740
	重量	有導流孔	94	140	151	198	297	378	550	658	896	1240	1922	2530	3650	4817	6200
1.6	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	無導流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有導流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量	無導流孔	90	135	150	185	295	400	550	660	1030	1300	1950	3010	3800	5150	6360
	重量	有導流孔	97	145	162	200	318	432	596	713	1100	1400	2100	3250	4100	5560	6868
2.5	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1370	1560	1740	1970	2260	2420	2800	3230	3640	4050	4467
	H1	無導流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有導流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量	無導流孔	95	145	163	200	330	420	575	735	1110	1380	2030	3210	4020	5320	6600
	重量	有導流孔	103	156	176	216	356	450	621	794	1198	1490	2192	3466	4340	5745	7130

上一篇：Z43F、Z543F、Z643F、Z943F帶導流孔平板閘閥 / 下一篇：Z643WF PN1.0~6.4氣動平板閘閥

閥門資訊

閥門知識

閥門產品

: z941h-16-400不銹鋼電動刀型閘閥

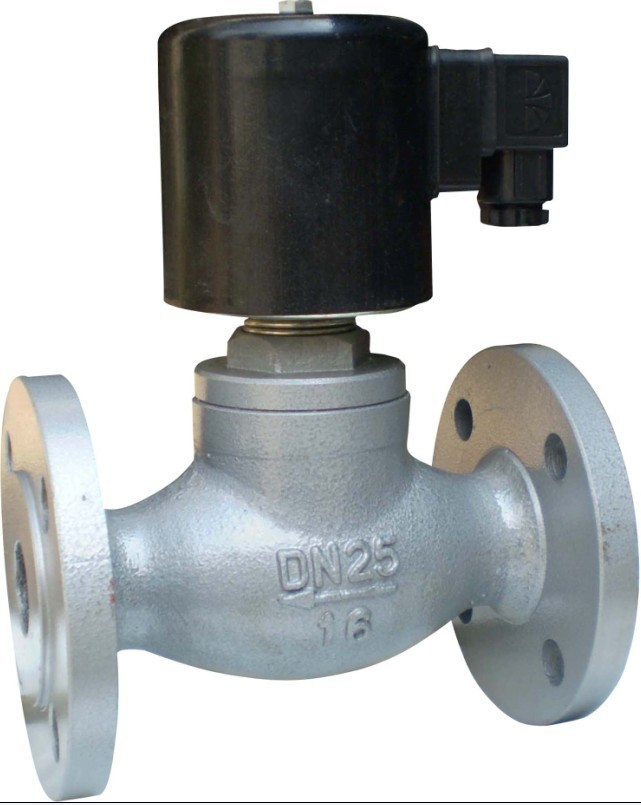

: ZQDF蒸汽電磁閥（絲口/法蘭 0~1.6

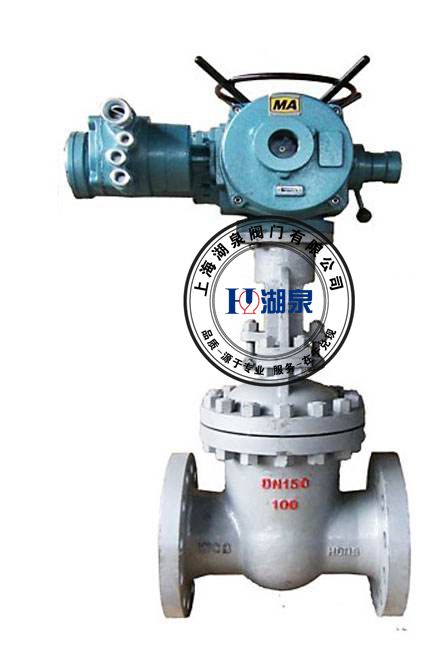

: 防爆電動閘閥

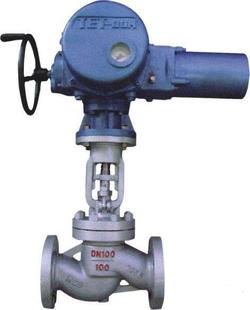

: 304不銹鋼電動截止閥
