產品展示Products show

電動球閥閥門首頁 > 產品展示 > 球閥 > 電動球閥 >

產品名稱：電動球閥Q941PPL-16C DN150帶手動渦輪[ 2024-05-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動球閥Q941PPL-16C DN150帶手動渦輪介紹

上海湖泉閥門集團有限公司Q941F/Q941PPL電動球閥密封性能優良,流量系數大, 流阻系數小,結構簡單,使用壽命長,便于維修。采用一體化結構，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。電動開關防爆介質是粘稠、含顆粒、纖維性質的場合，目前該電動防爆球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

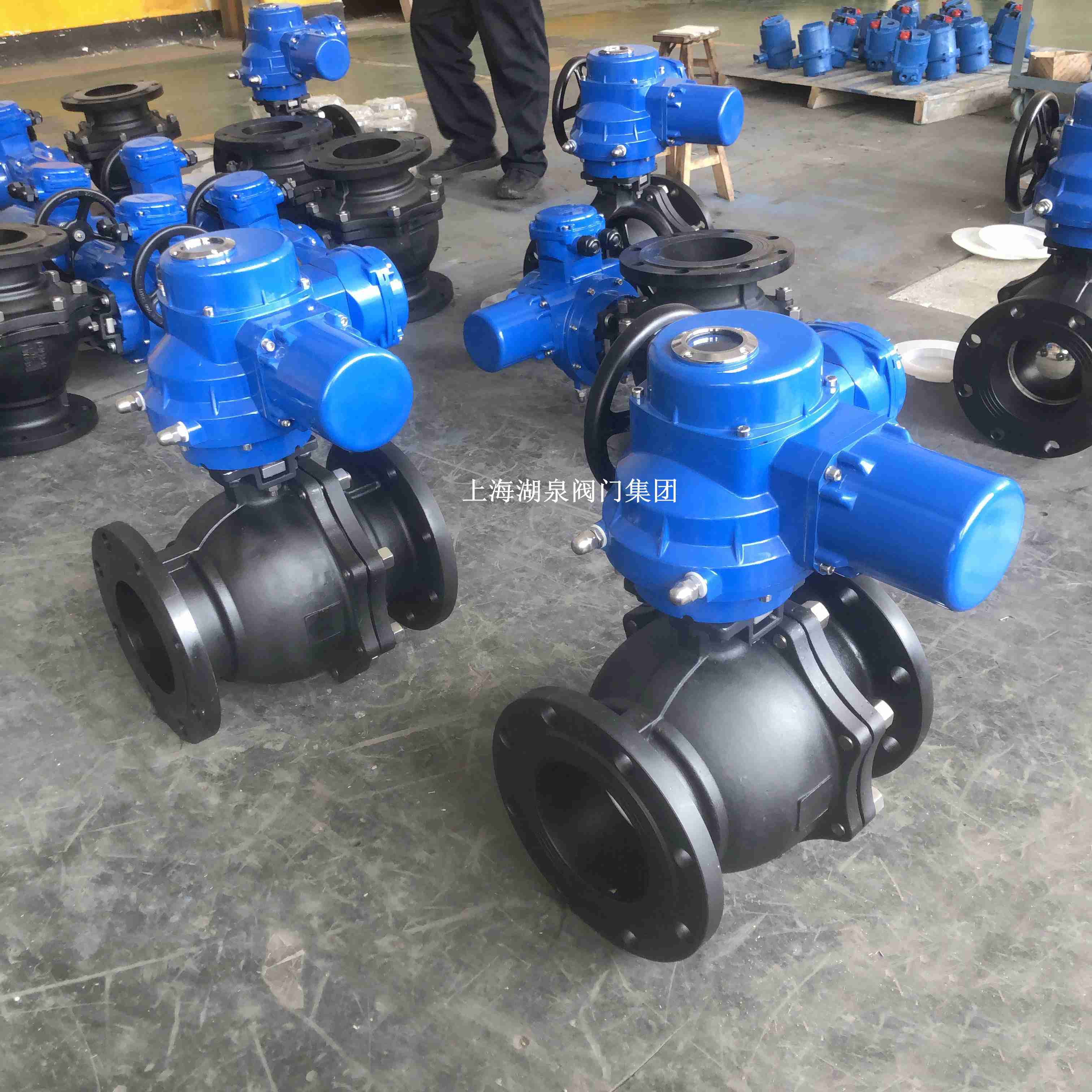

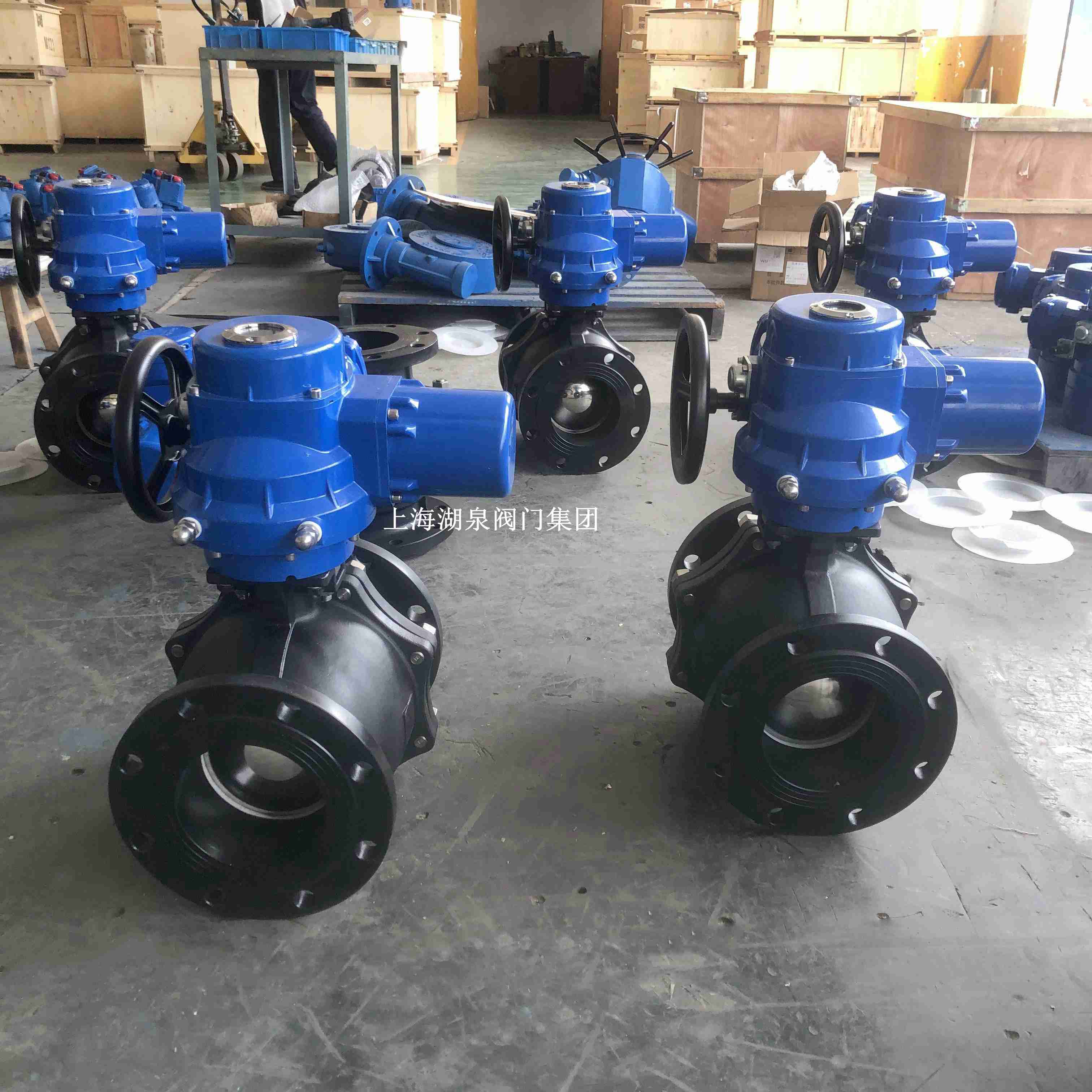

電動球閥Q941PPL-16C DN150帶手動渦輪_副本

二、Q941F/Q941PPL電動球閥技術參數

公稱通徑DN(mm)	DN15～DN250
公稱壓力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5級標準
球體轉角	90°
閥體材制質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

訂貨說明

1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V

2、介質類型、溫度、壓力

3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型

4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V

公稱通徑DN(mm)	尺寸
公稱通徑DN(mm)	L	D3	D2	D1	b	f	N-d
15	108	95	65	45	14	2	4-14
20	117	105	75	55	14		4-14
25	127	115	85	65	14		4-14
32	140	135	100	78	16		4-18
40	165	145	110	85	16	3	4-18
50	178	160	125	100	16		4-18
65	190	180	145	120	18		4-18
80	203	195	160	135	20		8-18
100	305	215	180	155	20		8-18
125	256	245	210	185	22		8-18
150	394	280	240	210	24		8-23
200	457	335	295	265	26		12-23
250	533	405	335	320	30		12-25
